蓝式过滤器

产品介绍

粗过滤器是除去液体中少量固体颗粒的小型设备,可保护压缩机、泵、仪表和其它设备的正常工作,当流体流进置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出, 当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。

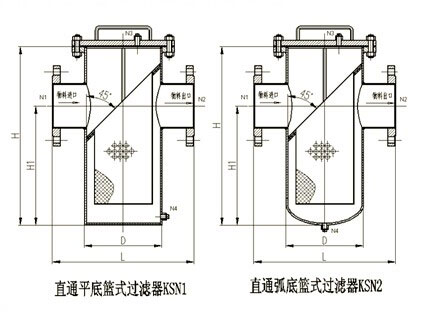

我司生产蓝式过滤器分有直通平底式和直通弧底式。


产品技术参数

【主要技术参数】:

1、粗过滤器滤芯材质:滤框、滤网均为不锈钢。

2、法兰标准:HG20592-2009 PN1.0 当客户需用GB、SH、JB、ANSI、DIN、JIS等标准或改变压力等级时,请在订货合同中注明。

3、制造、检测标准:SH/T3411-1999、HG/T21637-1991标准。或客户标准。

4、壳体材质:碳钢CS、黄铜H62、碳钢/PTFE、不锈钢304、304L、316、316L、特材Ti。

5、连接方式:内螺纹连接、外螺纹连接、对焊焊接连接、承插焊焊接连接。

6、法兰型式:板式平焊、带颈平焊、带颈对焊、螺纹法兰、对焊环松套法兰、平焊环松套法兰、承插焊法兰。

7、法兰密封面型式:平面、突面、凹凸面、环连接面、榫槽面。

【主要外形尺寸】:

DNDLH1H有效过滤面积㎡   Effective Filtrate Area
25761801602600.0162
32762001602700.0162
401082601703000.0315
501082601703000.0315
651403302403600.0461
801593402504000.0590
1002194003004700.1077
1252734803605500.1759
1502735004206300.2910
2003255605307800.4076
2504266606409300.5016
30045075084012000.6800
350500800101015200.7200
400550840115017200.8120
450600960131019200.8900
5007001080144021100.9502

安装维护

1、过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护;

2、当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质;

3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;

4、如发现不锈钢钢丝网变形或损坏,需马上更换。

订货须知

订货时须确定以下参数:①口径; ②工作压力; ③材质;④法兰标准; ⑤介质;⑥操作压力;以便给您提供合适的产品。
